UMSPANNWERK MÜNCHEN-BOGENHAUSEN
Zwei Projekte, ein starkes Team
Im Umspannwerk Bogenhausen setzt Kreutzpointner unter Projektmanager Andreas Niedermeier mit Bauleiter Simon Kaltenhauser aktuell zwei umfangreiche Projekte um: Eines im Auftrag der Firma Ritter Starkstrom sowie eines für die Stadtwerke München (SWM). Beide Maßnahmen zeigen die Bandbreite und Leistungsfähigkeit unseres Unternehmens – von der Schaltanlagenmontage bis hin zu komplexen E-Montagen und Infrastrukturarbeiten.
Projekt Ritter – Montage der 10-kV-Schaltanlage

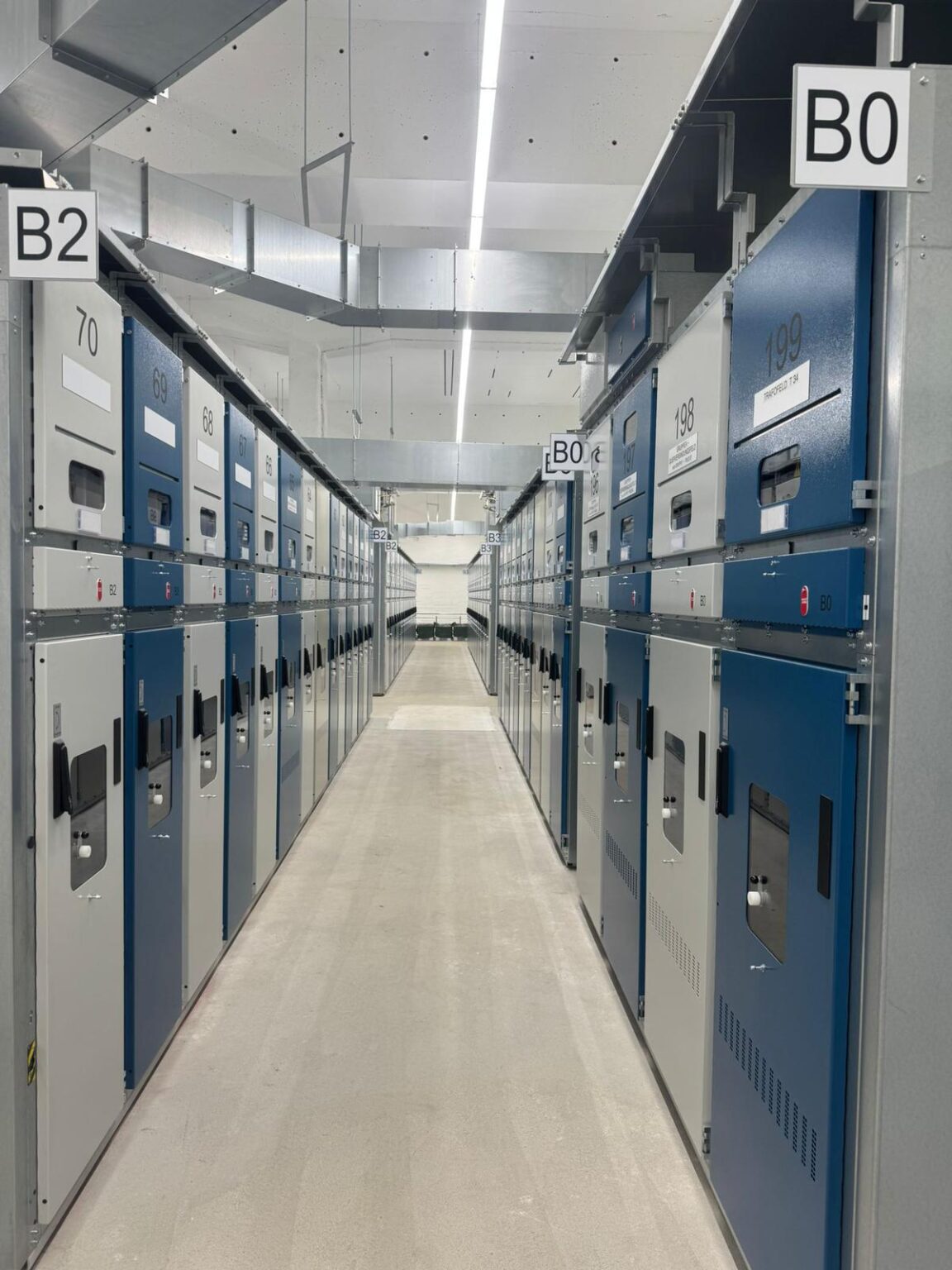

Im Rahmen des Rahmenvertrags „Konvoi 2“ wurde durch Kreutzpointner die komplette 10-kV-Schaltanlage mit insgesamt 105 Feldern, aufgeteilt auf vier Schaltanlagengruppen, montiert. Das ursprünglich beauftragte Volumen von rund 298.000 € entwickelte sich im Projektverlauf auf ca. 600.000 €.

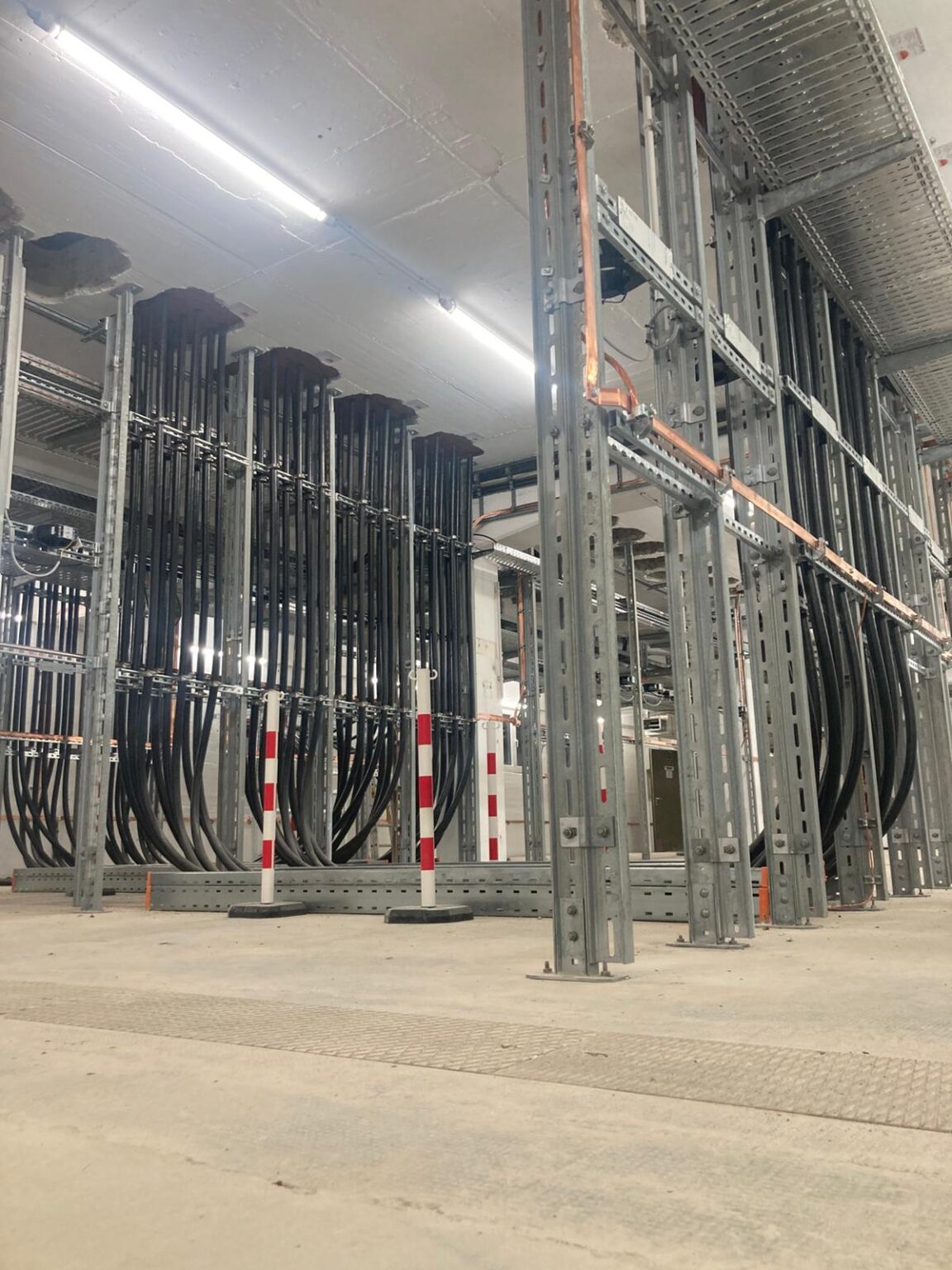

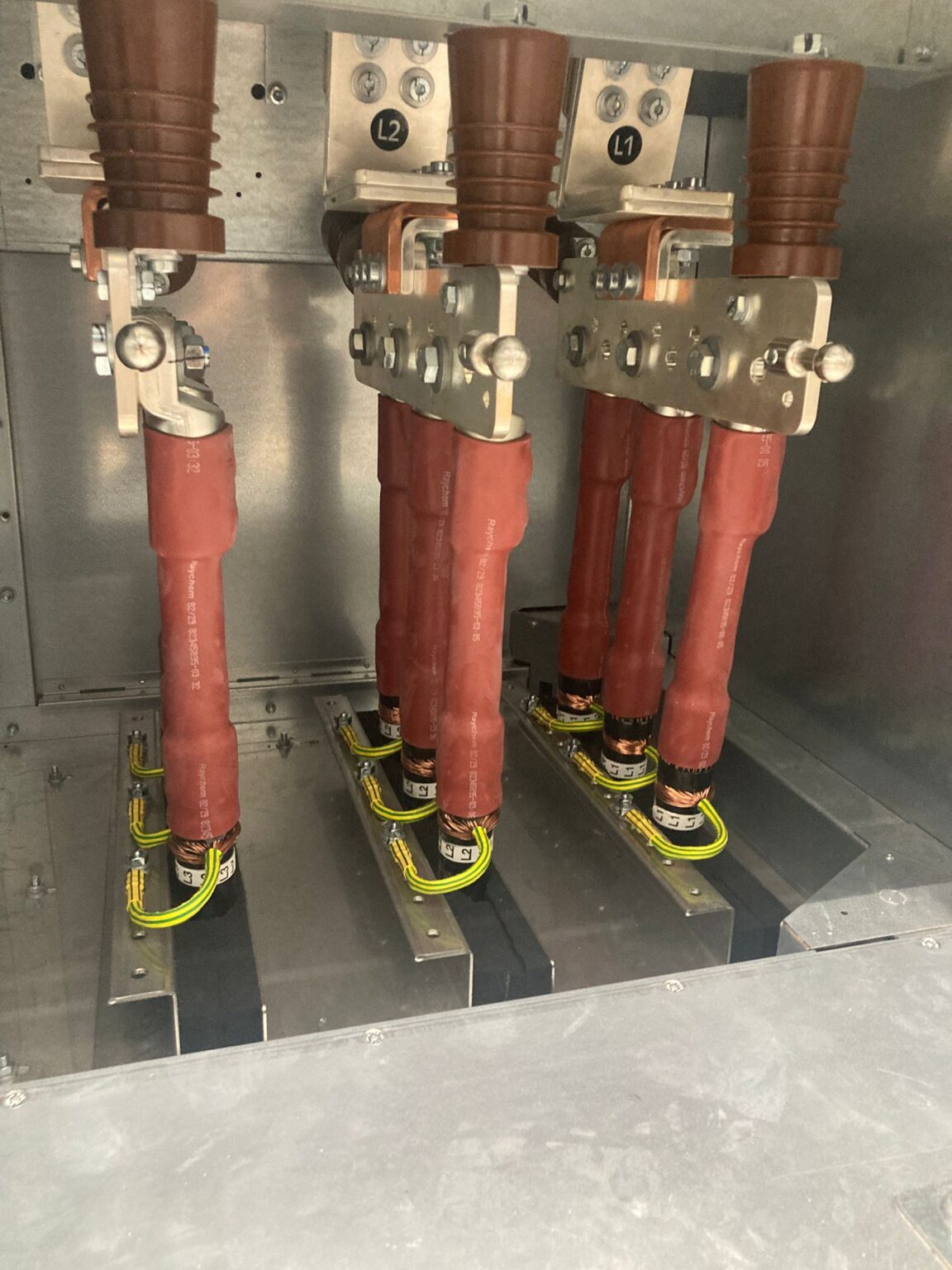

Zum Leistungsumfang gehörten neben der mechanischen Montage der Schaltfelder auch die Installation der Kupferschienen, Druckentlastungskanäle sowie die komplette interne Verdrahtung. Ein wesentlicher Bestandteil war zudem die Verkabelung der Längskupplung mit insgesamt 72 Einzelanschlüssen unter Einsatz von 500 mm² Mittelspannungskabeln.
Bereits in der Vorbereitungsphase waren präzise Arbeiten erforderlich: Kernbohrungen mussten exakt markiert sowie der Grundrahmen passgenau ausgerichtet und gesetzt werden. Auch das Entladen und Einbringen der Schaltanlagenfelder war Teil des Auftrags. Hier kam erstmals ein mobiler Portalkran zum Einsatz, mit dem die Anlage innerhalb von rund zwei Wochen verdrahtungsfertig aufgebaut werden konnte.
Projekt Stadtwerke München – E-Montagen und Infrastruktur
Parallel dazu übernimmt Kreutzpointner im Auftrag der Stadtwerke München sämtliche E-Montagen im Umspannwerk Bogenhausen. Das Projekt läuft voraussichtlich bis 2028. Das Auftragsvolumen erhöhte sich von einem ursprünglich sechsstelligen Eurobereich auf aktuell einen einstelligen Millionenbereich.
Zum Leistungsspektrum zählen unter anderem der Ausbau der Kabeltrassen und der Erdungsanlage, der komplette Kabelzug für Schutz- und Fernwirktechnik sowie die LWL-Verkabelung inklusive Anbindung an das SWM-interne Datennetz. Auch das Spleißen der LWL-Verbindungen, Brandschutzarbeiten und Kernbohrungen wurden durch Kreutzpointner umgesetzt.
Ein weiterer Schwerpunkt liegt auf der unterspannungsseitigen 10-kV-Trafoanbindung, die in enger Abstimmung mit dem eigenen Schaltanlagenbau realisiert wird. Maßgeblich beteiligt ist hier Andreas Kalhammer.
Die Planung – von der Montage- bis zur Werksplanung – wurde vollständig durch die Ingenieurtechnik von Kreutzpointner unter Leitung von Franz Wierer durchgeführt. In Zusammenarbeit mit dem Partnerunternehmen Bibel erfolgte zudem die Überprüfung und Messung der Erdungsanlage gemäß DIN VDE 0101-2.

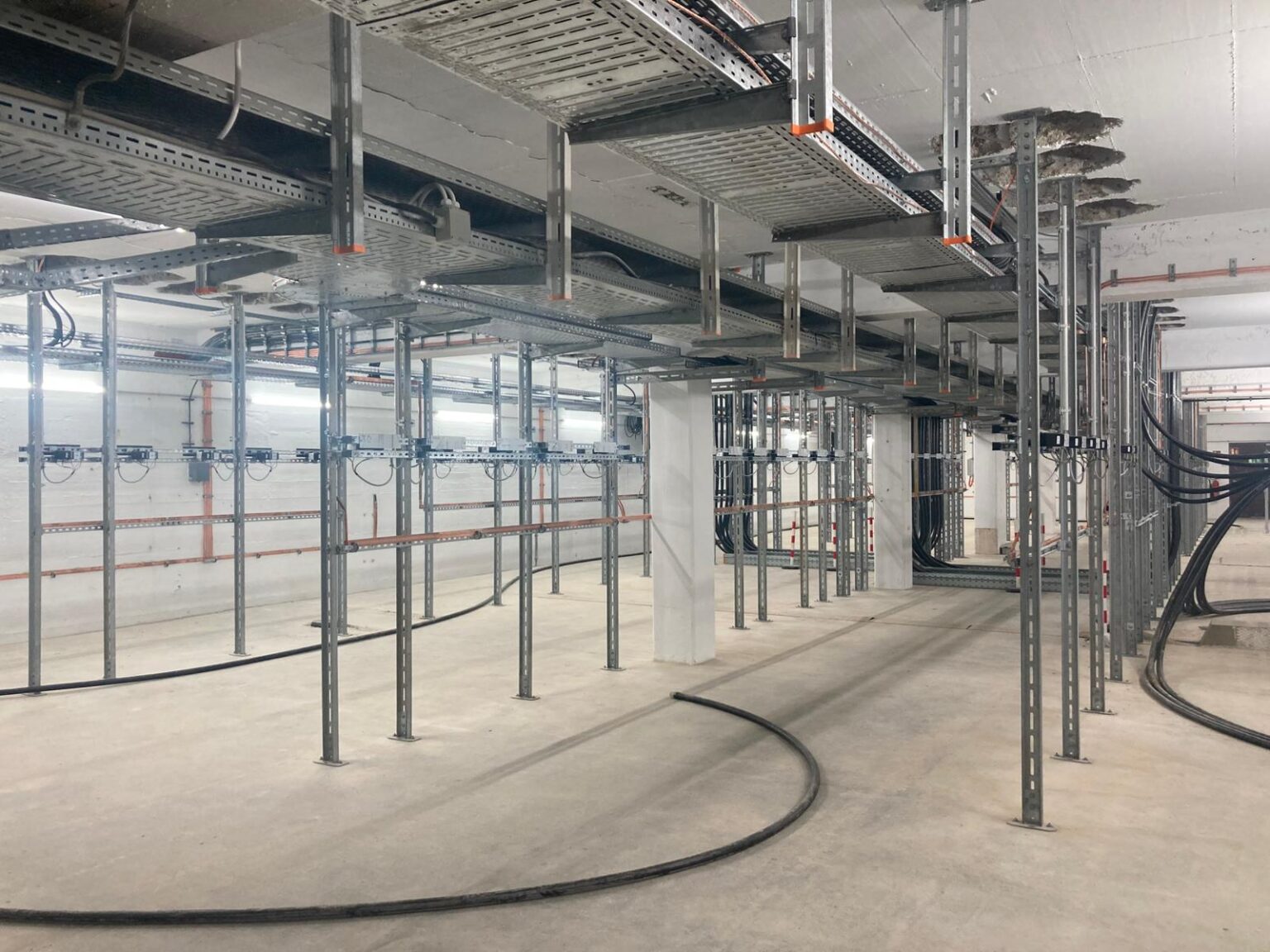

Ein zentraler Bestandteil der Maßnahme ist der Aufbau eines umfangreichen Abfanggerüsts im Kabelkeller. Über diese Struktur wird die Mittelspannungsverkabelung für das Stadtgebiet Bogenhausen geführt.
Die Datentechnik und LWL-Verkabelung wurde durch die Fernmeldeabteilung von Kreutzpointner umgesetzt. Unter der Leitung von Bauleiter Michael Molnar waren hier insbesondere die Monteure Niko Pfeiffer und Filip Kovacevic im Einsatz.
Zusammenarbeit und Projektteam
Die Projekte wurden von einem eingespielten Team umgesetzt: Bauleiter Simon Kaltenhauser und Obermonteur David Mandl koordinierten die Montagearbeiten. Unterstützt wurden sie von einem erfahrenen Montageteam: Markus Strangmüller, Alexander Gross, Stephan Aigner, Bastian Meindl, Gerhard Brückl, Karl Kagleder, Norbert Raschka, Aleksander Moczko, Maximilian Dachsberger, Michael Molnar und Michael Baumann.
Über alle Projektphasen hinweg bestand ein enger und konstruktiver Austausch mit den Projektbeteiligten der Stadtwerke München sowie der Firma Ritter Starkstrom. Herausforderungen konnten pragmatisch gelöst und Termine zuverlässig eingehalten werden.
Statement Ritter Starkstrom – Frank Jünemann (Projektleiter)
„Die Firma Kreutzpointner hat im Rahmen des Projekts im Umspannwerk Bogenhausen als erstes Projekt aus dem Rahmenvertrag mit der Firma Ritter die Schaltanlage bei den Stadtwerken München erfolgreich montiert.
Es handelt sich dabei um eine Anlage vom Typ GT4DF mit einer Nennspannung von 10 kV und insgesamt 105 Schaltfeldern.
Die Ausführung erfolgte sehr zügig und in hoher Qualität. Besonders hervorzuheben sind die effiziente Arbeitsweise, die gute Organisation sowie die reibungslose Abstimmung mit allen Beteiligten.
Die Schaltanlage wurde fachgerecht aufgestellt und erfüllt die technischen Anforderungen vollständig. Insgesamt bewerten wir die Leistung der Firma Kreutzpointner als sehr gut.
Wir freuen uns auf die nächsten gemeinsamen Projekte.“
Statement Stadtwerke München – Sandra Wild (Gesamtprojektleitung)
„Im Rahmen des Projekts Umspannwerk Bogenhausen führt die Firma Kreutzpointner seit rund einem Jahr die Elektromontagearbeiten aus. Der Leistungsumfang umfasst unter anderem die Hilfsverkabelung, die Brandschottung, den Trassenbau sowie die Errichtung der Kabelabfanggerüste und der Trafogerüste.
Die Zusammenarbeit mit der Firma Kreutzpointner gestaltet sich durchweg sehr positiv. Die eingesetzten Mitarbeiter verfügen über ein hohes Maß an fachlicher Kompetenz und zeichnen sich insbesondere durch ihre Zuverlässigkeit sowie eine konsequente Termintreue aus.
Aufgrund der bisher gemachten Erfahrungen können wir die Firma Kreutzpointner als leistungsfähigen und verlässlichen Partner uneingeschränkt weiterempfehlen.“
Fazit – Kreutzpointner-Bauleiter Simon Kaltenhauser
„Das Projekt im Umspannwerk Bogenhausen zeigt deutlich, wofür Kreutzpointner steht: Wir sind ein eingespieltes Team und haben eine sehr gute Zusammenarbeit zwischen unseren internen Abteilungen.
Auch die Zusammenarbeit mit den Stadtwerken München war durchweg konstruktiv und partnerschaftlich. Gemeinsam konnten wir für jede Herausforderung eine pragmatische und termingerechte Lösung finden – egal ob in der Planung, im Schaltanlagenbau, in der Mittelspannung, im Trassenbau, bei der LWL-Verkabelung oder bei der Erdungsanlage.
Mit solchen Projekten zeigen wir, dass Kreutzpointner ein verlässlicher Partner ist und sich bei den Stadtwerken München immer stärker etabliert.”
